Inverter Hybrid AC-Coupled Retrofit GoodWe BT GW10K-BT 10kW 3 Pha (Áp Cao)


Model	GW10K-BT
Dải điện áp pin (V)	180–600
Dòng sạc/xả tối đa (A)	25/25
Điện áp đầu ra danh định (V)	400/380, 3L/N/PE
Công suất biểu kiến đầu ra cực đại đến lưới (VA)	11000
Công suất biểu kiến đầu dự phòng danh định (VA)	10000

Biến Tần AC-Coupled Retrofit GoodWe BT GW10K-BT 10kW – Lưu Trữ Áp Cao Cho Hệ PV 3 Pha Hòa Lưới

GoodWe BT GW10K-BT là model 10kW, 3 pha trong Series BT (5–10kW | 3 Pha | Biến tần AC-coupled retrofit – HV).
Thiết bị cho phép nâng cấp các hệ thống điện mặt trời 3 pha hòa lưới sẵn có thành hệ thống có pin lưu trữ
mà không cần thay inverter PV hiện hữu. Biến tần làm việc với pin Li-Ion áp cao 180–600V, hỗ trợ
chuyển mạch chuẩn UPS < 10ms, vượt công suất đầu ra AC tới 110%, giúp tăng tỷ lệ tự dùng,
giảm phụ thuộc lưới và đảm bảo nguồn điện ổn định cho biệt thự, nhà xưởng nhỏ, văn phòng hoặc cửa hàng 3 pha.

1. AC-Coupled Áp Cao – Lưu Trữ 10kW Cho Hệ PV 3 Pha

Chức năng: Biến tần AC-coupled retrofit kết nối song song với hệ PV 3 pha hòa lưới sẵn có,
bổ sung pin lưu trữ mà không cần thay đổi inverter PV hiện tại.
Loại pin: Li-Ion áp cao, điện áp pin danh định 500V,
dải điện áp pin 180–600V, điện áp khởi động 180V, 1 cổng pin đầu vào.
Dòng sạc/xả liên tục tối đa: 25A;
công suất sạc tối đa 10.000W và công suất xả tối đa 10.000W – phù hợp với các bộ pin HV dung lượng lớn.
Công suất AC danh định (hòa lưới): 10kW;
công suất biểu kiến danh định phát lên lưới 10.000VA,
tối đa phát lên lưới 11.000VA (~110%),
công suất biểu kiến tối đa từ lưới 15.000VA.
Điện áp & tần số đầu ra (hòa lưới): 400/380V, 3L/N/PE,
dải điện áp đầu ra 0–300V, tần số danh định 50/60Hz,
dải tần số lưới 45–55Hz; dòng AC tối đa phát lên lưới 16,5A,
dòng AC tối đa từ lưới 22,7A, hệ số công suất ~1 (có thể điều chỉnh từ –0,8 đến 0,8),
tổng méo hài THD < 3%.
Chế độ dự phòng (backup): công suất biểu kiến danh định 10.000VA,
tối đa không có lưới 10.000VA (15.000VA trong 60 giây),
tối đa có lưới 10.000VA, dòng đầu ra tối đa 16,5A –
đủ nuôi các tải quan trọng (tủ lạnh, bơm nước nhỏ, chiếu sáng, modem, camera, thiết bị văn phòng…) khi mất điện.
Chuyển mạch chuẩn UPS < 10ms: khi lưới mất điện, tải ưu tiên được chuyển sang nguồn pin gần như tức thời,
hạn chế sụt áp và ngắt thiết bị nhạy cảm.
Hiệu suất tối đa: 97,6%;
hiệu suất Châu Âu: 97,5%;
hiệu suất cực đại từ pin đến AC: 97,6% – giúp giảm tổn thất trên đường sạc/xả và khi hòa lưới.

2. Thiết Kế Thân Thiện, Không Quạt & Dễ Lắp Đặt

Làm mát đối lưu tự nhiên, không cần quạt – đúng như mô tả trên catalogue
“Làm mát không cần quạt giúp máy hoạt động êm”, giảm chi phí bảo trì và tăng độ bền linh kiện.

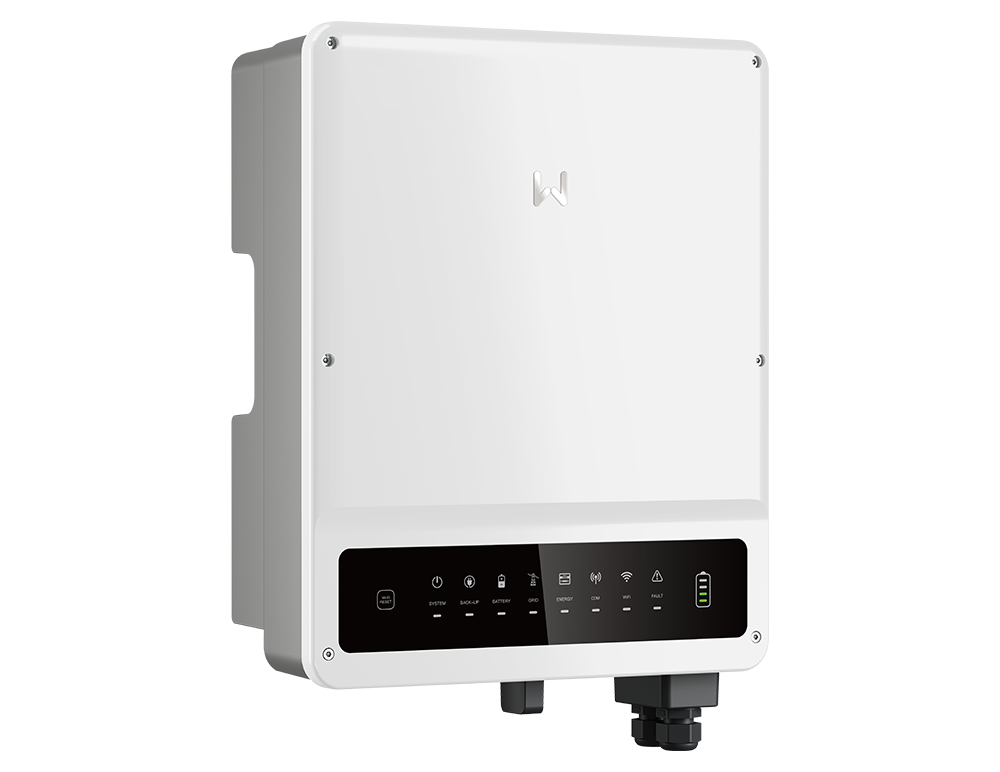

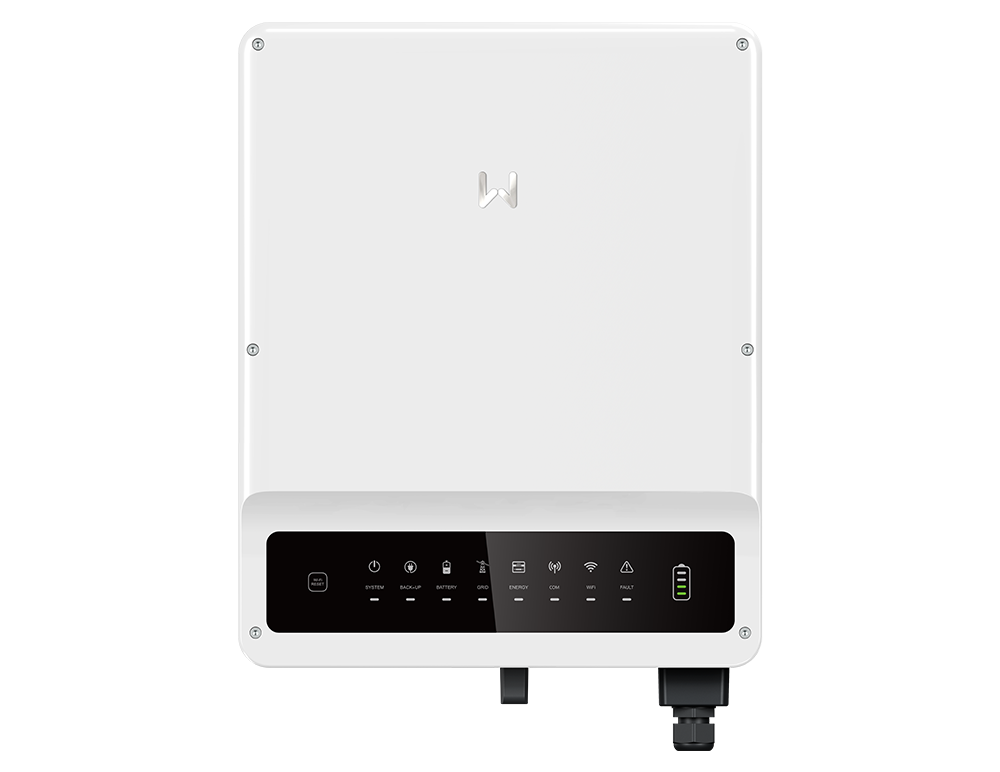

Thiết kế thanh lịch, nhỏ gọn: vỏ trắng tối giản, mặt hiển thị đen trực quan,
phù hợp lắp trong phòng kỹ thuật, gara hoặc khu vực sinh hoạt.
Kích thước & trọng lượng: khoảng 415 × 516 × 180mm, trọng lượng 21kg,
lắp đặt dạng giá treo tường linh hoạt.
Tự tiêu thụ ban đêm: < 15W – hạn chế hao tổn năng lượng khi hệ thống ở chế độ chờ.
Điều kiện làm việc: dải nhiệt độ môi trường –35 ÷ +60 °C,
độ ẩm tương đối 0–95%, độ cao lắp đặt đến 4.000m –
thích hợp với điều kiện khí hậu nóng ẩm tại Việt Nam.
Giao diện & kết nối: hiển thị LED kết hợp APP;
giao tiếp với BMS qua RS485/CAN, giao tiếp đồng hồ đo qua RS485,
truyền dữ liệu giám sát qua WiFi hoặc LAN, dễ dàng tích hợp vào hệ thống nhà thông minh/EMS.

3. An Toàn & Độ Tin Cậy Cao – IP66, Bảo Vệ Toàn Diện

Cấp bảo vệ vỏ IP66 – chống bụi và nước, cho phép lắp đặt ngoài trời có mái che,
đảm bảo vận hành ổn định lâu dài.
Các lớp bảo vệ tích hợp: phát hiện điện trở cách điện PV, bộ giám sát dòng dư,
bảo vệ phân cực ngược pin, chống đảo lưới, bảo vệ quá dòng AC, bảo vệ đoản mạch AC
và bảo vệ quá áp AC – giúp hệ thống an toàn cho người dùng và thiết bị.
Linh kiện chất lượng, thiết kế không cách ly (non-isolated) được tối ưu cho hiệu suất cao
và độ tin cậy trong suốt vòng đời dự án.
