Inverter Hòa Lưới 3 pha GoodWe GW12K-SDT-30 – 12kW, 2 MPPT (Series SDT G3)

Model	GW12K-SDT-30
Điện áp đầu vào tối đa (V):	1100
Dòng điện đầu vào tối đa mỗi MPPT (A):	22
Số MPPT/ Số chuỗi mỗi MPPT:	2/1
Trọng lượng (kg):	16.2
Điện áp đầu ra định mức (V):	220/380, 230/400, 240/415, 3L/N/PE hoặc 3L/PE

Bộ biến tần hòa lưới 3 pha GoodWe GW12K-SDT-30 – 12kW, 2 MPPT (Series SDT G3)

GoodWe GW12K-SDT-30 là biến tần hòa lưới 3 pha công suất 12kW, thuộc
Series SDT G3 (8–30kW | 3 Pha | 2 MPPT). Dòng SDT G3 được thiết kế cho hộ gia đình 3 pha và
dự án thương mại nhỏ, tối ưu sản lượng nhờ khả năng vượt công suất DC đến 150% và AC đến 110%.
Với model 12kW, thiết bị hỗ trợ 2 MPPT, vận hành ổn định và phù hợp lắp đặt cho hệ thống điện mặt trời 3 pha quy mô vừa.

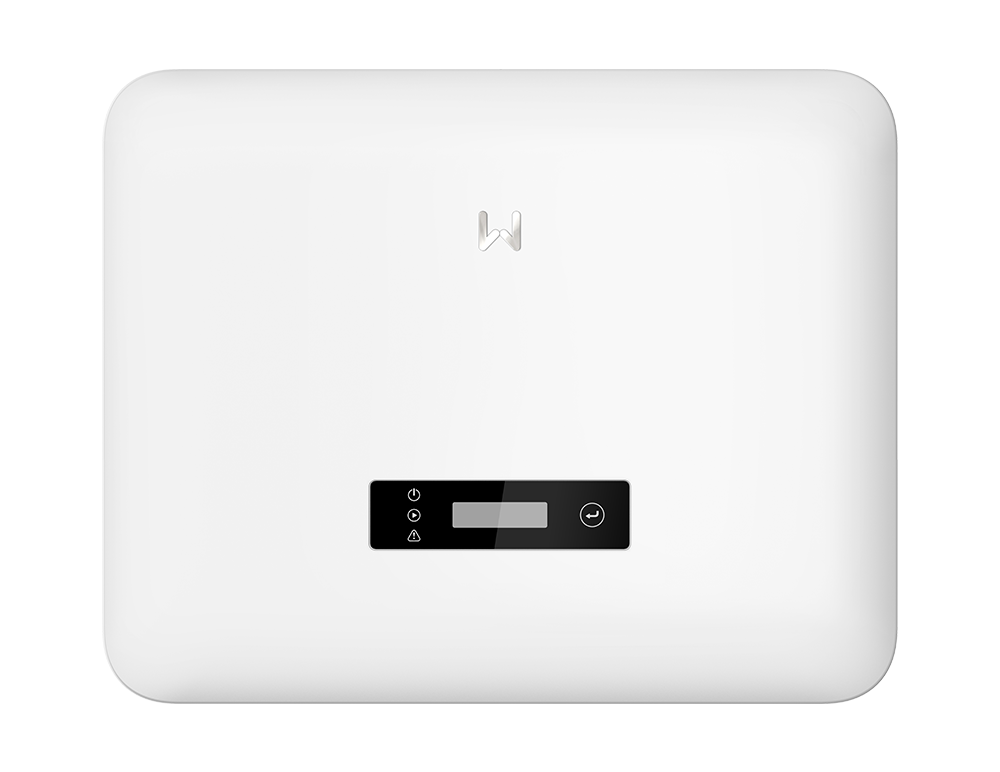

Biến tần GoodWe SDT G3 – góc nghiêng (hình minh họa)

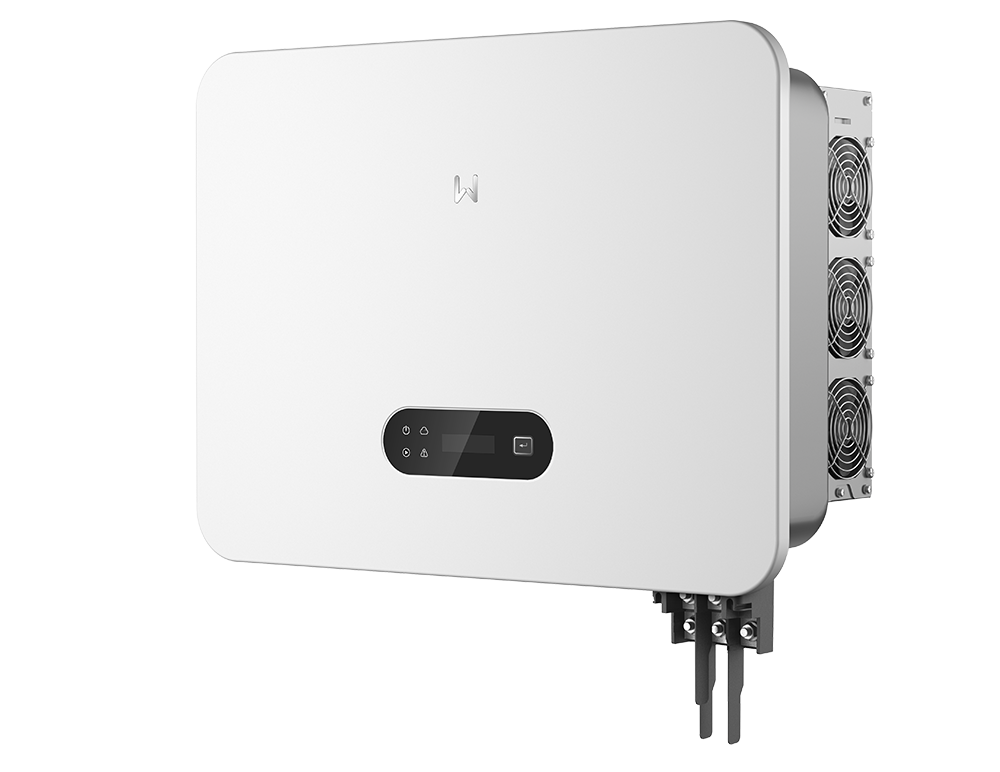

Biến tần GoodWe SDT G3 – góc nghiêng khác (hình minh họa)

1. Điểm nổi bật của GW12K-SDT-30

Hòa lưới 3 pha, 2 MPPT – tối ưu cho nhiều hướng mái/hệ chuỗi PV khác nhau.
Vượt công suất: DC oversizing đến 150% và AC overload đến 110%.
Dòng điện đầu vào tối đa 22A trên mỗi chuỗi – tương thích tốt với module công suất cao.
Giám sát thông minh: giám sát mức tiêu thụ tải 24/7, giới hạn năng lượng phát lên lưới (khi cấu hình theo hệ thống).
Vận hành êm: làm mát không quạt (áp dụng cho SDT G3 8–15kW).
An toàn: IP66, AFCI (tùy chọn), SPD Loại II tùy chọn ở cả DC & AC.

2. Thông số phía PV (DC) – GW12K-SDT-30

Điện áp đầu vào tối đa: 1100V.
Dải điện áp hoạt động MPPT: 140–1000V.
Điện áp khởi động: 160V.
Điện áp DC danh định: 600V.
Dòng điện đầu vào tối đa / MPPT: 22A.
Dòng ngắn mạch tối đa / MPPT: 27.5A.
Số MPPT: 2; Số chuỗi / MPPT: 1.

3. Thông số phía AC (hòa lưới 3 pha) – GW12K-SDT-30

Công suất đầu ra danh định: 12kW; công suất biểu kiến danh định: 12kVA.
Công suất tác dụng AC tối đa: 13.2kW; công suất biểu kiến AC tối đa: 13.2kVA.
Điện áp đầu ra danh định: 220/380, 230/400, 240/415V; 3L/N/PE hoặc 3L/PE.
Dải điện áp đầu ra (theo tiêu chuẩn địa phương): 180–280V.
Tần số danh định: 50/60Hz; dải tần số lưới: 45–55 / 55–65Hz.
Dòng điện đầu ra tối đa: 20.0A.
Hệ số công suất: ~1 (điều chỉnh -0.8 đến 0.8); THD tối đa: <3%.
Đầu nối AC: Đầu cốt OT/DT (tối đa 10mm²).

4. Hiệu suất

Hiệu suất tối đa: 98.5%.
Hiệu suất Châu Âu: 98.2%.

5. Bảo vệ & an toàn (tích hợp / tùy chọn)

Tích hợp: giám sát dòng điện chuỗi PV, phát hiện điện trở cách điện PV, giám sát dòng dư, chống phân cực ngược PV, chống đảo lưới, bảo vệ quá dòng AC, đoản mạch AC, quá áp AC.
Công tắc DC: tích hợp.
Chống sét lan truyền: DC SPD Loại III (Loại II tùy chọn); AC SPD Loại III (Loại II tùy chọn).
AFCI (ngắt mạch lỗi hồ quang): tùy chọn.
Tắt máy từ xa / Khôi phục PID / Nguồn điện ban đêm: tùy chọn.

6. Thiết kế & điều kiện vận hành

Dải nhiệt độ hoạt động: -30 ~ +60°C; độ ẩm tương đối: 0 ~ 100%.
Độ cao tối đa: 4000m.
Phương pháp làm mát: Đối lưu tự nhiên (không quạt).
Giao diện/giám sát: LED; LCD (tùy chọn); WLAN + APP.
Giao tiếp: RS485, WiFi + LAN + Bluetooth; 4G + Bluetooth (tùy chọn).
Giao thức truyền thông: Modbus-RTU (Tuân thủ SunSpec), Modbus-TCP.
Kích thước (R × C × S): 491 × 392 × 210mm; trọng lượng: 16.2kg.
Độ ồn: <30dB; cấu trúc liên kết: không cách ly; tự tiêu thụ ban đêm: <1W; cấp bảo vệ: IP66.
Đầu nối DC: MC4 (4–6mm²).
